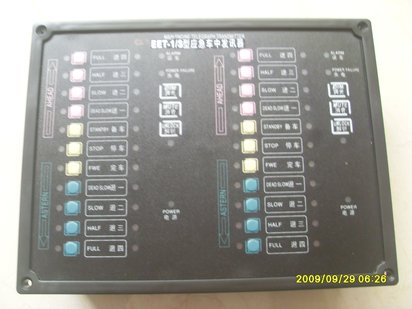

CL1型主機傳令鐘是用于船舶駕駛室與機艙發送與回答主機轉速命令及執行情況的設備。產品是采用微處理器技術設計的電子式傳令鐘,具有配置靈活、減少電纜芯線數,可節約電纜費用等優點,適用于各類船舶。
一、功能及使用方法
1、檔位:CL1型主機傳令鐘區分十一檔,即進一、進二、進三、進四、停車、完車、備車、退一、退二、退三、退四。若叁發雙方不同步時,位置指示燈閃亮,并有聲光報警和輸出外部聲響觸點,同步時則常亮。
2、失電報警:當主電源(AC220V)失電時,自動轉到DC24V,同時發令鐘發出聲光報警信號,按“消音”鍵可消音。主電源恢復正常后,自動撤銷報警。
3、調光、試燈:按住“調光”或“試燈”鍵,指示燈全部點亮以測試其好壞,若按鍵時間超過2秒則可按需要調節指示燈至適當的亮度。
4、誤車報警:主機操作錯誤向發信器和收信器的誤車LED燈閃亮,同時發出誤車報警聲和輸出無源觸點信號。糾正錯誤操作后,誤車報警自動撤銷。
5、解鎖鍵:在每次回令時,先按一下面板上“解鎖”鍵,解鎖燈亮,然后在5秒內按所需的檔位鍵,若超過5秒,解鎖燈滅,需再再按一次“解鎖”鍵方可操作??赏ㄟ^(guò)電路板上K2開關使發信器或收信器一直處于解鎖狀態。對方未答應時,面板指示燈閃亮,同時蜂鳴器發出聲音。
6、回令鍵:按一下主機旁收信器上“回令”鍵,聽到“滴”聲后可將回令權轉移到集控室復示器上,若再按一次該鍵,聽到“滴”、“滴”聲后可撤銷轉移。通過按回令鍵,可將回令權來回轉移。
二、安裝與維護
1、發信器、收信器及復示器之間的連接電纜用2X2X1對絞通信電纜。屏蔽層要可靠接殼。
二、安裝與維護
1、發信器、收信器及復示器之間的連接電纜用2X2X1對絞通信電纜。屏蔽層要可靠接殼。
2、VDR接口說明:采用RS485串行總線。串口設置為:
?????波特率(B):9600 ????????數據位(D):8
?????奇偶檢驗(P):無?????????停止位 (S)??:??1
???如出現亂碼或無報文,可能是A,B線接反了,把A,B線互換重試。
3、發信器、收信器及復示器K1跳線圖:(通常情況下,出廠時線已經連接好。)
?????
三、主要技術參數
?????供電:AC220V/0.2A ?????DC24V/1A
?
